Android Platform

文档用途

记录使用 Unity 做 Android 平台开发时的常用操作和和注意事项.

构建方案

INFO

这里不涉及通过 Unity Editor 中的 Build Settings 窗口中的按钮来构建的方案.
仅讨论通过命令行工具构建的方案, 以及如何使用 GitLab CI/CD 来集成.

方案对比

构建方案	简述
`单步构建方案`	通过 Unity 一步到位构建 `apk` 和 `aab`
`分步构建方案`	先用 Unity 导出 Gradle 工程, 再通过 Gradle 工程构建 `apk` 与 `aab`

单步构建方案 的好处在于:
配置简单, 流程少, 打单个包用时短.

而 分步构建方案 的好处在于:

能够利用 build cache 加快构建速度.
例如既需要构建 apk 也需要构建 aab, 所需时间非常接近于单次构建的用时.
可以更灵活的定制构建管线, 例如针对 Gradle 工程做一些修改.
避免某些情况下 Unity 安卓版本构建失败的问题.

分步构建方案 的缺陷是: 流程更繁琐.
但配合 CI/CD 就完全不担心这个问题了.

单步构建方案

构建结果是 apk 还是 aab, 可以通过以下 C# 代码设置:

csharp

UnityEditor.EditorUserBuildSettings.buildAppBundle = true;  // 构建 aab

用于构建的核心 C# API 是 BuildPipeline.BuildPlayer 方法.
通过命令行调用以下脚本中的 PerformBuild() 方法就能构建:

BuildCommand.cs

由于其依赖于很多环境变量, 因此直接调用应该没法成功构建, 但源代码可以做参考.

csharp

using System;
using System.IO;
using System.Linq;
using UnityEditor;
using UnityEditor.Build.Reporting;

public static class BuildCommand
{
    /// <summary> Android keystore 的文件名 </summary>
    const string KEYSTORE_NAME = "keystore.keystore";

    /// <summary> Android keystore 的密码 </summary>
    const string KEYSTORE_PASS = "KEYSTORE_PASS";

    /// <summary> Android keystore alias 的名称 </summary>
    const string KEY_ALIAS_NAME = "KEY_ALIAS_NAME";

    /// <summary> Android keystore alias 的密码 </summary>
    const string KEY_ALIAS_PASS = "KEY_ALIAS_PASS";

    const string BUILD_TARGET = "BUILD_TARGET";
    const string BUILD_PATH = "BUILD_PATH";
    const string BUILD_NAME = "BUILD_NAME";

    const string SCRIPTING_BACKEND = "SCRIPTING_BACKEND";

    /// <summary> 构建选项 </summary>
    const string BUILD_OPTIONS = "BUILD_OPTIONS";

    /// <summary> 安卓的 bundle version code </summary>
    const string ANDROID_BUNDLE_VERSION_CODE = "ANDROID_BUNDLE_VERSION_CODE";

    /// <summary> 是否构建 aab (如果选择构建 aab 就不会构建 apk) </summary>
    const string ANDROID_APP_BUNDLE = "ANDROID_APP_BUNDLE";

    /// <summary> 安卓的版本号 </summary>
    const string ANDROID_VERSION = "ANDROID_VERSION";

    /// <summary> 用于决定是否导出 Gradle 工程 </summary>
    const string EXPORT_GRADLE = "EXPORT_GRADLE";

    /// <summary> iOS 的版本号 </summary>
    const string IOS_VERSION = "IOS_VERSION";

    #region utility methods

    /// <summary> 尝试将 string 转换为指定的枚举类型 </summary>
    static bool TryConvertToEnum<TEnum>(this string strEnumValue, out TEnum value)
        where TEnum : Enum
    {
        if (!Enum.IsDefined(typeof(TEnum), strEnumValue))
        {
            value = default;
            return false;
        }

        value = (TEnum)Enum.Parse(typeof(TEnum), strEnumValue);
        return true;
    }

    /// <summary> 获取环境变量 </summary>
    static bool TryGetEnv(string key, out string value)
    {
        value = Environment.GetEnvironmentVariable(key);
        return !string.IsNullOrEmpty(value);
    }

    #endregion

    /// <summary> 获取所有需要被构建的场景 </summary>
    static string[] GetEnabledScenes()
    {
        return (
            from scene in EditorBuildSettings.scenes
            where scene.enabled
            where !string.IsNullOrEmpty(scene.path)
            select scene.path
        ).ToArray();
    }

    /// <summary> 获取目标平台 </summary>
    static BuildTarget GetBuildTarget()
    {
        if (TryGetEnv(BUILD_TARGET, out string buildTargetName))
            Console.WriteLine(":: Received BuildTarget " + buildTargetName);
        else
            throw new ArgumentNullException($"cannot find environment variable called {BUILD_TARGET}");

        if (buildTargetName.TryConvertToEnum(out BuildTarget target))
            return target;
        else
            throw new ArgumentException($":: {nameof(buildTargetName)} \"{buildTargetName}\" not defined on enum {nameof(BuildTarget)}");
    }

    /// <summary> 获取构建文件的存放路径 </summary>
    static string GetBuildPath()
    {
        if (TryGetEnv(BUILD_PATH, out string buildPath))
            Console.WriteLine(":: Received BuildPath " + buildPath);
        else
            throw new ArgumentNullException($":: cannot find environment variable called {BUILD_PATH}");

        return buildPath;
    }

    /// <summary> 获取构建文件的自定义名称 </summary>
    static string GetBuildName()
    {
        if (TryGetEnv(BUILD_NAME, out string buildName))
            Console.WriteLine(":: Received BuildName " + buildName);
        else
            throw new ArgumentNullException($":: cannot find environment variable called {BUILD_NAME}");

        return buildName;
    }

    /// <summary> 获得最终的构建文件路径和文件名 </summary>
    static string GetFixedBuildPath(BuildTarget buildTarget, string buildPath, string buildName)
    {
        if (buildTarget.ToString().ToLower().Contains("windows"))
        {
            buildName += ".exe";
        }
        else if (buildTarget == BuildTarget.Android)
        {
            if (EditorUserBuildSettings.exportAsGoogleAndroidProject == false)
                buildName += EditorUserBuildSettings.buildAppBundle ? ".aab" : ".apk";
        }

        return buildPath + buildName;
    }

    /// <summary> 获取构建设置 </summary>
    static BuildOptions GetBuildOptions()
    {
        BuildOptions allOptions = BuildOptions.None;

        if (TryGetEnv(BUILD_OPTIONS, out string envVar))
        {
            string[] allOptionVars = envVar.Split(',');
            string optionVar;
            int length = allOptionVars.Length;

            Console.WriteLine($":: Detecting {BUILD_OPTIONS} env var with {length} elements ({envVar})");

            for (int i = 0; i < length; i++)
            {
                optionVar = allOptionVars[i];

                if (optionVar.TryConvertToEnum(out BuildOptions option))
                    allOptions |= option;
                else
                    Console.WriteLine($":: Cannot convert {optionVar} to {nameof(BuildOptions)} enum, skipping it.");
            }
        }
        else
        {
            Console.WriteLine($":: cannot find environment variable {BUILD_OPTIONS}");
            Console.WriteLine($":: BuildOptions is now set by this script \"{nameof(BuildCommand.GetBuildOptions)}\"");
            allOptions |= BuildOptions.CompressWithLz4;
            // allOptions |= BuildOptions.Development;
        }

        return allOptions;
    }

    static void SetScriptingBackend(BuildTarget platform)
    {
        BuildTargetGroup targetGroup = BuildPipeline.GetBuildTargetGroup(platform);
        if (TryGetEnv(SCRIPTING_BACKEND, out string scriptingBackend))
        {
            if (scriptingBackend.TryConvertToEnum(out ScriptingImplementation backend))
            {
                Console.WriteLine($":: Setting ScriptingBackend to {backend}");
                PlayerSettings.SetScriptingBackend(targetGroup, backend);
            }
            else
            {
                string possibleValues = string.Join(", ", Enum.GetValues(typeof(ScriptingImplementation)).Cast<ScriptingImplementation>());
                throw new Exception($"Could not find '{scriptingBackend}' in ScriptingImplementation enum. Possible values are: {possibleValues}");
            }
        }
        else
        {
            // 如果不通过 SCRIPTING_BACKEND 指定，那么就按照 PlayerSettings 中的设置来决定
            ScriptingImplementation defaultBackend = PlayerSettings.GetScriptingBackend(targetGroup);
            Console.WriteLine($":: Using project's configured ScriptingBackend (should be {defaultBackend} for targetGroup {targetGroup})");
        }
    }

    /// <summary> 根据目标平台决定版本号 </summary>
    private static void SetBundleVersion(BuildTarget buildTarget)
    {
        string versionVar = buildTarget switch
        {
            BuildTarget.Android => ANDROID_VERSION,
            BuildTarget.iOS => IOS_VERSION,
            _ => throw new NotSupportedException($"buildTarget {buildTarget} doesn't have any compatible env var")
        };

        if (TryGetEnv(versionVar, out string bundleVersion))
        {
            Console.WriteLine($":: Setting bundleVersion to '{bundleVersion}' (Length: {bundleVersion.Length})");
            PlayerSettings.bundleVersion = bundleVersion;
        }
        else
            Console.WriteLine($":: cannot find environment variable {versionVar}" + Environment.NewLine
                + $":: bundleVersion is set by PlayerSettings");
    }

    /// <summary> 决定是否生成 Gradle 工程（而不是直接出包）</summary>
    private static void HandleGradle()
    {
        if (TryGetEnv(EXPORT_GRADLE, out string value))
        {
            if (bool.TryParse(value, out bool isGradle))
            {
                EditorUserBuildSettings.exportAsGoogleAndroidProject = isGradle;
                Console.WriteLine($":: {EXPORT_GRADLE} evn var detected, " +
                    $"set {nameof(EditorUserBuildSettings.exportAsGoogleAndroidProject)} to {value}");
            }
            else
                throw new ArgumentException($":: {EXPORT_GRADLE} evn var detected, but the value \"{value}\" is not a boolean");
        }
        else
            Console.WriteLine($":: cannot find environment variable {EXPORT_GRADLE}");
    }

    /// <summary> 决定是要构建 apk 还是 aab </summary>
    private static void HandleAndroidAppBundle()
    {
        if (TryGetEnv(ANDROID_APP_BUNDLE, out string value))
        {
            if (bool.TryParse(value, out bool buildAppBundle))
            {
                EditorUserBuildSettings.buildAppBundle = buildAppBundle;
                Console.WriteLine($":: {ANDROID_APP_BUNDLE} env var detected, set buildAppBundle to {value}.");
            }
            else
                throw new ArgumentException($":: {ANDROID_APP_BUNDLE} env var detected but the value \"{value}\" is not a boolean.");
        }
        else
        {
            Console.WriteLine($":: cannot find environment variable {ANDROID_APP_BUNDLE}");
            Console.WriteLine($":: using EditorUserBuildSettings (should be {EditorUserBuildSettings.buildAppBundle} to build aab)");
        }
    }

    /// <summary> 决定安卓版本的 Bundle Version Code </summary>
    private static void HandleAndroidBundleVersionCode()
    {
        if (TryGetEnv(ANDROID_BUNDLE_VERSION_CODE, out string value))
        {
            if (int.TryParse(value, out int version))
            {
                PlayerSettings.Android.bundleVersionCode = version;
                Console.WriteLine($":: {ANDROID_BUNDLE_VERSION_CODE} env var detected, set the bundle version code to {value}.");
            }
            else
                throw new ArgumentException($":: {ANDROID_BUNDLE_VERSION_CODE} env var detected but the version value \"{value}\" is not an integer.");
        }
        else
        {
            Console.WriteLine($":: cannot find environment variable {ANDROID_BUNDLE_VERSION_CODE}");
            Console.WriteLine($":: bundleVersionCode is set by PlayerSettings (should be {PlayerSettings.Android.bundleVersionCode})");
        }
    }

    /// <summary> 处理安卓版本的 keystore </summary>
    private static void HandleAndroidKeystore()
    {
        PlayerSettings.Android.useCustomKeystore = false;

        if (!File.Exists(KEYSTORE_NAME))
        {
            Console.WriteLine($":: {KEYSTORE_NAME} not found, skipping setup, using Unity's default keystore");
            return;
        }

        PlayerSettings.Android.keystoreName = KEYSTORE_NAME;


        if (TryGetEnv(KEY_ALIAS_NAME, out string keyaliasName))
        {
            PlayerSettings.Android.keyaliasName = keyaliasName;
            Console.WriteLine($":: using ${KEY_ALIAS_NAME} env var on PlayerSettings");
        }
        else
        {
            Console.WriteLine($":: ${KEY_ALIAS_NAME} env var not set, using Project's PlayerSettings");
            return;
        }

        if (!TryGetEnv(KEYSTORE_PASS, out string keystorePass))
        {
            Console.WriteLine($":: ${KEYSTORE_PASS} env var not set, skipping setup, using Unity's default keystore");
            return;
        }

        if (!TryGetEnv(KEY_ALIAS_PASS, out string keystoreAliasPass))
        {
            Console.WriteLine($":: ${KEY_ALIAS_PASS} env var not set, skipping setup, using Unity's default keystore");
            return;
        }

        PlayerSettings.Android.useCustomKeystore = true;
        PlayerSettings.Android.keystorePass = keystorePass;
        PlayerSettings.Android.keyaliasPass = keystoreAliasPass;
    }


    /// <summary> 被命令行调用的方法 </summary>
    public static void PerformBuild()
    {
        Console.WriteLine(":: Performing build");

        BuildTarget buildTarget = GetBuildTarget();
        SetBundleVersion(buildTarget);
        SetScriptingBackend(buildTarget);

        if (buildTarget == BuildTarget.Android)
        {
            HandleGradle();
            HandleAndroidAppBundle();
            HandleAndroidBundleVersionCode();
            HandleAndroidKeystore();
        }

        string buildPath = GetBuildPath();
        string buildName = GetBuildName();
        BuildOptions buildOptions = GetBuildOptions();
        string fixedBuildPath = GetFixedBuildPath(buildTarget, buildPath, buildName);

        BuildReport buildReport = BuildPipeline.BuildPlayer(GetEnabledScenes(), fixedBuildPath, buildTarget, buildOptions);

        if (buildReport.summary.result != BuildResult.Succeeded)
            throw new Exception($":: Build ended with {buildReport.summary.result} status");

        Console.WriteLine(":: Done with build");
    }
}

Unity 部分设置并不在工程路径, 而是放在操作系统的特定目录下, 与所有 Unity 工程共享.
然而, 使用命令行运行 Unity 时, 无法自动获取这些设置, 因此需要手动写代码来设置.
详见 Unity 官方文档 ScriptReference - EditorPrefs, 也可以参考此示例:

EditorPrefsManager.cs

csharp

using System;
using UnityEditor;
using UnityEngine;

// Unity 的部分设置并没有存放在工程文件夹内，而是放在操作系统的特定目录下，给所有 Unity 工程共享.
// 然而，使用命令行运行 unity 时，无法自动获取这些设置，因此需要手动写代码来设置.
// 详见 Unity 官方文档: https://docs.unity3d.com/ScriptReference/EditorPrefs.html

public static class EditorPrefsManager
{
#pragma warning disable IDE1006
    /// <summary> 安卓 sdk 所在目录 </summary>
    const string ANDROID_SDK_PATH = "ANDROID_SDK_PATH";
    const string AndroidSdkRoot = "AndroidSdkRoot";


    /// <summary> 安卓 ndk 所在目录（Unity 2020 即更早的版本） </summary>
    const string ANDROID_NDK_PATH_19 = "ANDROID_NDK_PATH_19";
    const string AndroidNdkRootR19 = "AndroidNdkRootR19";

    /// <summary> 安卓 ndk 所在目录（Unity 2021 及更新的版本） </summary>
    const string ANDROID_NDK_PATH_21 = "ANDROID_NDK_PATH_21";
    const string AndroidNdkRootR21D = "AndroidNdkRootR21D";

    /// <summary> Gradle 所在目录 </summary>
    const string GRADLE_PATH = "GRADLE_PATH";
    const string GradlePath = "GradlePath";

    /// <summary> JDK 所在目录 </summary>
    const string JDK_PATH = "JDK_PATH";
    const string JdkPath = "jdkPath";

#pragma warning restore IDE1006

    /// <summary> 被命令行调用的方法 </summary>
    static void SetEditorPrefs()
    {
        if (!TryGetEnv(ANDROID_SDK_PATH, out string sdkPath))
            throw new ArgumentNullException($":: cannot find environment variable \"{ANDROID_SDK_PATH}\"");
        else
            EditorPrefs.SetString(AndroidSdkRoot, sdkPath);

        if (!TryGetEnv(ANDROID_NDK_PATH_19, out string ndkPath))
            throw new ArgumentNullException($":: cannot find environment variable \"{ANDROID_NDK_PATH_19}\"");
        else
            EditorPrefs.SetString(AndroidNdkRootR19, ndkPath);

        if (!TryGetEnv(ANDROID_NDK_PATH_21, out string ndkPath21))
            throw new ArgumentNullException($":: cannot find environment variable \"{ANDROID_NDK_PATH_21}\"");
        else
            EditorPrefs.SetString(AndroidNdkRootR21D, ndkPath21);

        if (!TryGetEnv(GRADLE_PATH, out string gradlePath))
        {
            Console.WriteLine($":: cannot find environment variable \"{GRADLE_PATH}\"");
            gradlePath = EditorPrefs.GetString(GradlePath);
            Console.WriteLine($":: using default gradlePath: {gradlePath}");
        }
        else
            EditorPrefs.SetString(GradlePath, gradlePath);

        if (!TryGetEnv(JDK_PATH, out string jdkPath))
        {
            Console.WriteLine($":: cannot find environmen variable \"{JDK_PATH}\"");
            jdkPath = EditorPrefs.GetString(JdkPath);
            Console.WriteLine($":: using default JDK path: {jdkPath}");
        }
        else
            EditorPrefs.SetString(JdkPath, jdkPath);
    }

    [MenuItem("Tools/Show EditorPrefs")]
    static void ShowEditorPrefs()
    {
        string sdkPath = EditorPrefs.GetString(AndroidSdkRoot);
        Debug.Log($"android sdk path: {sdkPath}");

        string ndkPath19 = EditorPrefs.GetString(AndroidNdkRootR19);
        Debug.Log($"android ndk path: {ndkPath19}");

        string ndkPath21 = EditorPrefs.GetString(AndroidNdkRootR21D);
        Debug.Log($"android ndk path (Unity 2021 and above): {ndkPath21}");

        string gradlePath = EditorPrefs.GetString(GradlePath);
        Debug.Log($"Gradle Path: {gradlePath}");

        string jdkPath = EditorPrefs.GetString(JdkPath);
        Debug.Log($"JDK path: {jdkPath}");
    }


    static bool TryGetEnv(string key, out string value)
    {
        value = Environment.GetEnvironmentVariable(key);
        return !string.IsNullOrEmpty(value);
    }
}

分步构建方案

INFO

参考安卓开发者官方文档 Build your app from the command line.

要想通过 Unity 命令行导出 Gradle 工程, 可以通过以下 C# 代码设置:

csharp

UnityEditor.EditorUserBuildSettings.exportAsGoogleAndroidProject = true;

通过调用 Gradle 命令来构建:

cd [gradle-project]
# 给工程下载 7.2 版本的 gradle, 并初始化
gradle wrapper --gradle-version 7.2 --distribution-type bin
./gradlew assemble --daemon --parallel --quiet  # 构建 apk
./gradlew bundle --daemon --parallel --quiet    # 构建 aab

证书与密码

CI/CD 环境变量

由于我们需要给应用签名 (通过 keystore), 但为了安全:
不能把证书文件放入 git 工程中, 也不能在 git 工程的任意位置记录的密码.
因此建议在 GitLab 网页中配置 keystore 相关的环境变量.

环境变量	含义	备注
`MY_KEYSTORE`	密钥库文件 (xxx.keystore) 的路径	好好保存, 避免丢失, 避免泄露
`MY_KEYSTORE_PASSWORD`	密钥库文件的密码	记得要启用 mask
`KEY_ALIAS`	密钥的别称	每个安卓应用都需要独特的密钥
`KEY_PASSWORD`	密钥的密码	记得要启用 mask

Gradle Template

为了使用 Gradle 给应用签名, 我们需要修改模板文件 launcherTemplate.gradle.

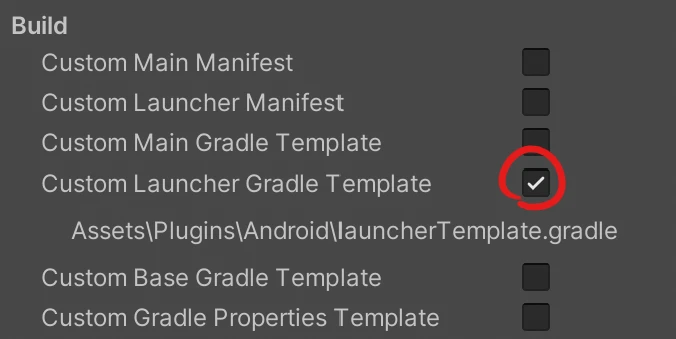

在 Project Settings / Player / Android / Publish Settings 中勾选:

修改 launcherTemplate.gradle

txt

//...
signingConfigs { // [!code ++]
    release { // [!code ++]
        storeFile file(System.getenv('MY_KEYSTORE')) // [!code ++]
        storePassword System.getenv('MY_KEYSTORE_PASSWORD') // [!code ++]
        keyAlias System.getenv('KEY_ALIAS') // [!code ++]
        keyPassword System.getenv('KEY_PASSWORD') // [!code ++]
    } // [!code ++]
} // [!code ++]

buildTypes {
    debug {
        minifyEnabled **MINIFY_DEBUG**
        proguardFiles getDefaultProguardFile('proguard-android.txt')**SIGNCONFIG**
        jniDebuggable true
    }
    release {
        minifyEnabled **MINIFY_RELEASE**
        proguardFiles getDefaultProguardFile('proguard-android.txt')**SIGNCONFIG**
        signingConfig signingConfigs.release // [!code ++]
    }
}**PACKAGING_OPTIONS****PLAY_ASSET_PACKS****SPLITS**
// ...

WARNING

自定义 Gradle 相关的文件模板后会导致使用 Unity Editor 的 UI 界面构建失败.
因此当需要使用 Unity Editor 按钮来构建时, 不勾选 Custom Launcher Gradle Template.

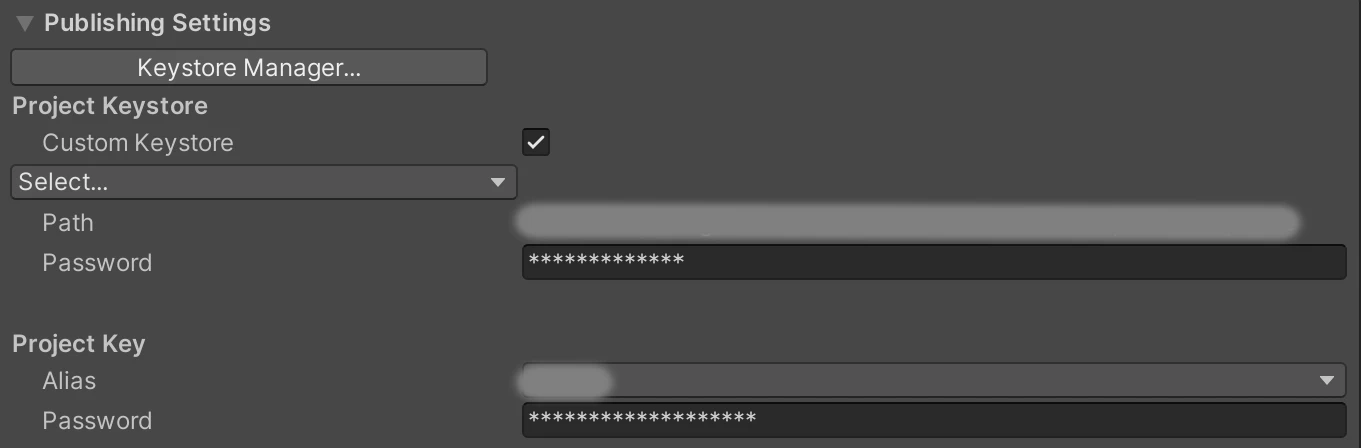

上述操作的效果相当于在 Unity 设置中启用了:

环境搭建

INFO

这里略过 C# 脚本和 .gitlab-ci.yml, 重点说明构建环境的配置.
我们只需要在运行 gitlab-runner 的设备中搭建构建环境.

Git 长路径

由于 gradle 构建时所产生的一些中间文件, 有的文件名特别长.
因此需要配置 git, 使其支持长路径, 避免报错.

git config --global core.longpaths true

JDK 环境

INFO

安卓开发环境配置详见官方文档 Unity Manual - Android environment setup.

建议直接将 Unity 自动安装的 jdk 复制一份找个文件夹存放.
因为用其他方式安装的 jdk 版本不一致, 可能会出问题.

配置系统环境变量:

将 JAVA_HOME 设置为 jdk 路径, 因为 gradle 需要用到这个环境变量.
在 Path 中添加 jdk 路径, 用于确保名为 java 的指令能够被找到.

我们可以通过以下命令查看 jdk 是否成功安装并配置:

bash
echo $JAVA_HOME
java --version

WARNING

注意 macOS 默认的 shell 是 zsh, 其配置文件为 ~/.zprofile.
而 gitlab-runner 执行时使用 shell 是 bash, 其配置文件为 ~/.bash_profile.
因此一定要在 bash 中检测环境变量是否配置恰当.

Gradle 环境

INFO

Unity 版本与 Gradle 版本对应关系详见官方文档 Unity Manual - Gradle for Android.

可以考虑在官网下载 Gradle Release, 但更建议使用软件包管理器来安装.
注意这里安装的版本并不等于用于构建的版本, 详见 Gradle Wrapper.

macOSWindows

brew install gradle     # 安装最新版本
brew install gradle@7   # 安装主版本号为 7 的最新版本

scoop install gradle    # 安装最新版本
scoop install gradle7   # 安装主版本号为 7 的最新版本

需要将 Gradle 的目录添加到系统环境变量 Path 中.
通过以下命令检验 Gradle 是否安装并配置成功:

gradle --version

Android Platform ​

构建方案 ​

方案对比 ​

单步构建方案 ​

分步构建方案 ​

证书与密码 ​

CI/CD 环境变量 ​

Gradle Template ​

环境搭建 ​

Git 长路径 ​

JDK 环境 ​

Gradle 环境 ​

Android Platform

构建方案

方案对比

单步构建方案

分步构建方案

证书与密码

CI/CD 环境变量

Gradle Template

环境搭建

Git 长路径

JDK 环境

Gradle 环境
