持续集成与发布 CI/CD

文档用途

这篇文档用于介绍 GitLab CI/CD, 并记录实践中的细节.
详见官方文档 GitLab CI/CD.

写在前面

什么是 CI/CD

CI 的全称是 Continuous Integration (持续集成).
CD 包括两个概念: Continuous Delivery (持续交付) 和 Continuous Deployment (持续部署).
所以 CI/CD 从字面上讲就是 "持续集成, 交付与部署".

为何采用 CI/CD

能早早地发现问题, 有效避免新写的代码建立在 bug 之上.
通过自动检测每个 Merge Request 的测试用例能否全部通过, 能否成功构建.
避免在重复且繁琐的构建, 测试, 部署等操作中浪费时间.
因为一切自动完成, 工作量仅来源于对 CI/CD 的配置与维护.
可以不选择在开发所用的设备上构建, 从而能够避免打断开发工作.
确保构建环境的稳定. 避免 "代码相同构建结果却不同".

GitLab Runner

INFO

执行 GitLab CI/CD Pipeline 的设备通常和 GitLab Server 所运行的设备不是同一个.
为此需要有个中介, 使得 GitLab Server 和 CI/CD 的执行设备能交流, 这个中介就是 GitLab Runner.

参考官方文档 Install Gitlab Runner.

安装与更新

在不同的操作系统中安装或更新 gitlab-runner:

WindowsmacOSLinux (Debian/Ubuntu)

scoop install gitlab-runner  # 安装

scoop update gitlab-runner   # 更新
gitlab-runner restart        # 更新后重启服务 (需要管理员身份)

brew install gitlab-runner  # 安装

brew upgrade gitlab-runner  # 更新
brew services restart gitlab-runner # 更新后重启服务

# 为 apt 命令添加第三方软件源 (由 GitLab 官方维护)
curl -L "https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.deb.sh" | sudo bash
sudo apt install -y gitlab-runner  # 安装

sudo apt upgrade -y gitlab-runner  # 更新
sudo gitlab-runner restart         # 更新后重启服务

TIP

gitlab-runner 的版本最好和 gitlab 版本对应.
考虑到 gitlab 可能不会经常更新, 因此也应当避免 gitlab-runner 被意外更新.
为此可以利用软件包管理器的 pin 特性, 例如 HomeBrew 禁用软件包的更新.

注册与启动

我们需要为 gitlab-runner 选择一个恰当的路径 (例如 ~/gitlab-runner).
其内部 config.toml 文件用于配置, 之后运行 CI/CD Job 产生的文件也会缓存在这里.

mkdir ~/gitlab-runner
cd ~/gitlab-runner

# 注册新的 gitlab-runner, 需要提供重要信息 (包括 url, token 等).
# 会在当前路径生成 config.toml 配置文件, 之后可以进一步修改.
gitlab-runner register

如何获取 token

可以为单个代码仓库注册私有的 gitlab-runner 实例, 也可以注册共享的实例.

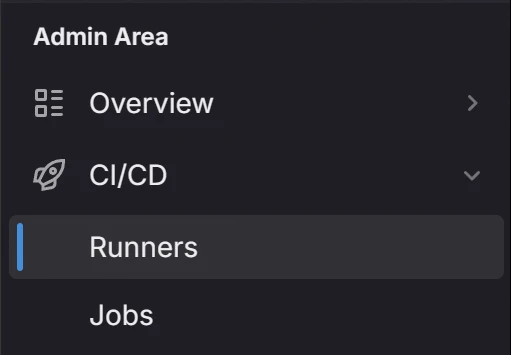

这里选择注册共享实例: 在 Admin Area 中找到 CI/CD > Runners,
然后点击右上角的的 New instance runner 按钮:

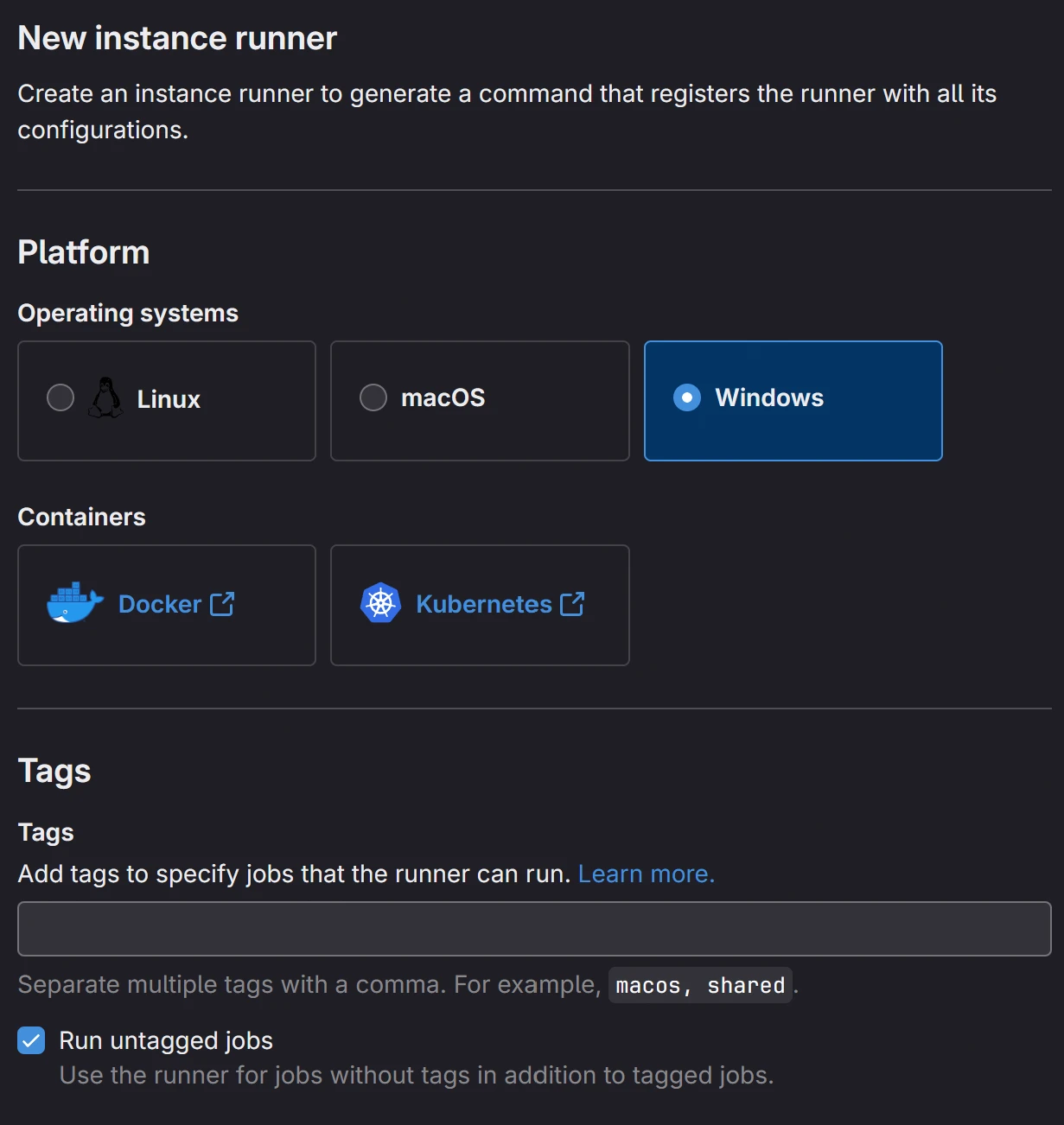

选择恰当的配置, 建议勾选下图中的 Run untagged jobs:

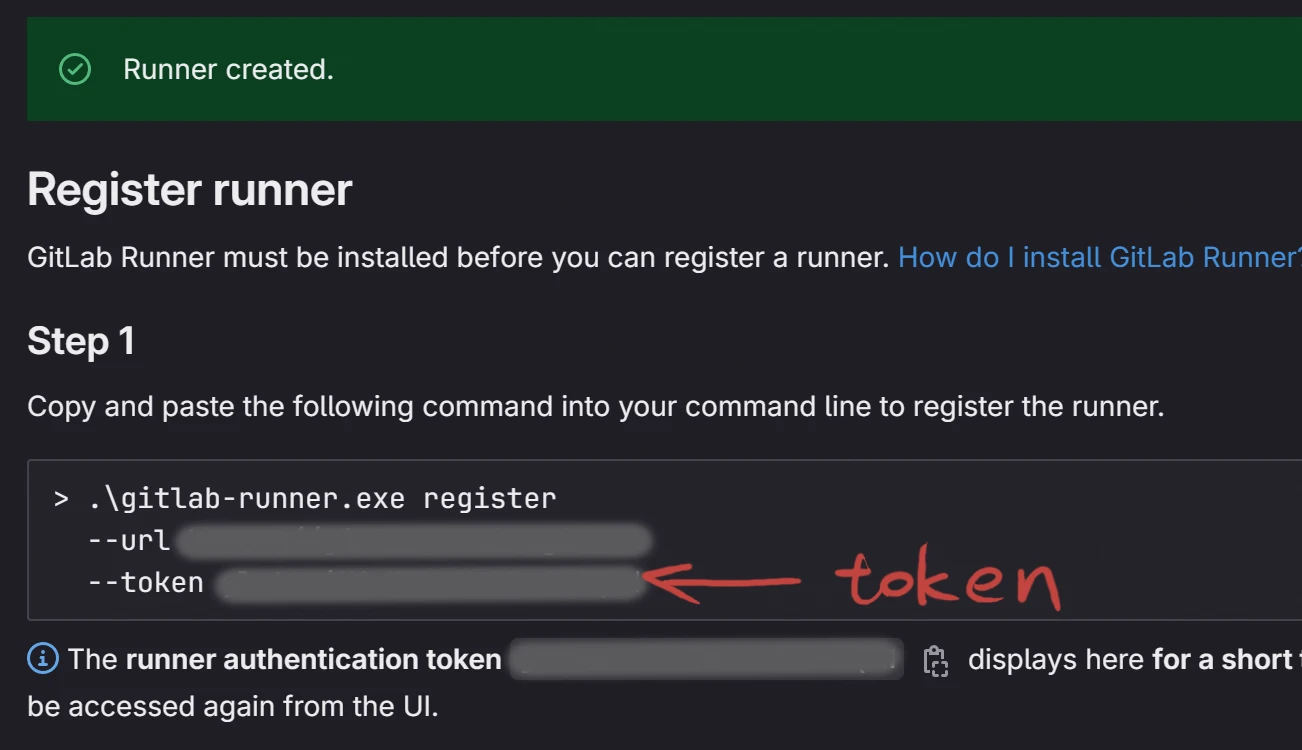

在此页面中, 将会显示 token (记得保存, 离开此页面就再也看不到了).

需要输入信息示例

# Runtime platform                                    arch=amd64 os=windows pid=23624 revision=f5da3c5a version=16.6.1
# Enter the GitLab instance URL (for example, https://gitlab.com/):
# [在这里输入自己搭建的 GitLab 的 URL]
# Enter the registration token:
# [在这里输入 token]
# Verifying runner... is valid                        runner=b4rVd7NMm
# Enter a name for the runner. This is stored only in the local config.toml file:
# [xxx]: [给这个 runner 取个名字, 可以直接回车使用默认名称]
# Enter an executor: instance, kubernetes, docker, shell, ssh, virtualbox, docker+machine, custom, docker-windows, parallels, docker-autoscaler:
# [在什么环境下执行 CI/CD 管线, 建议选择 docker]
# Enter the default Docker image (for example, ruby:2.7):
# [默认的 docker 镜像名称, 例如 debian:12-slim]
# Runner registered successfully. Feel free to start it, but if it's running already the config should be automatically reloaded!

# Configuration (with the authentication token) was saved in "C:\\Users\\yusong\\gitlab-runner\\config.toml"

完成以上步骤, 就在 GitLab 上注册了 runner, 并且在本地创建了配置文件 config.toml.
接下来, 我们需要在本地运行 runner. 为此, 我们需要先在操作系统中创建守护进程, 并启动进程.

WindowsmacOS

# 需要使用管理员权限才能执行以下命令.
# 也就是说, 需要以管理员权限运行 Terminal, 才能执行以下命令.

# 根据 config.toml 中的配置创建守护进程
gitlab-runner install
# 启动守护进程
gitlab-runner start
# 查看状态
gitlab-runner status

# 建议使用 brew 来管理 github-runner 的守护进程
brew services start gitlab-runner
# 查看包括 gitlab-runner 在内的所有由 HomeBrew 托管的守护进程状态
brew services

TIP

可以通过多次执行 gitlab-runner register 命令来创建多个 runner 实例.
这么做的动机可能是: 需要多种类型的 executor (例如 docker 和 shell).
也可能是: 打算为每个代码仓库注册私有的 runner, 而不选择采用共享的 runner.

config.toml

INFO

详见官方文档 Configure GitLab Runner - Advanced Configuration.

config.toml 是 GitLab Runner 的配置文件, 在首次 gitlab-runner register 时自动生成.
自动生成的配置基本可以满足需求, 不过笔者建议为 config.toml 添加以下设置:

toml

# 并发执行的 CI/CD Job 最大数量 (默认为 1).
concurrent = 8
# ...
[[runners]]
# FF_USE_FASTZIP 会让压缩与解压缩更快, 代价是占用更多硬盘空间.
environment = ["FF_USE_FASTZIP=1"]
# ...

另外根据不同的 Executor 类型, 可以做这些配置:

shell executordocker executor

toml

# ...
[[runners]]
# 执行 CI/CD Job 时, 克隆代码仓库的根路径 (需要提供绝对路径).
builds_dir = "xxx/gitlab-runner/builds"
# 缓存文件路径, 用于加速 CI/CD Job 的执行 (需要提供绝对路径).
cache_dir = "xxx/gitlab-runner/cache"
# ...

toml

# ...
[runners.docker]
# 允许所有在这列出的 pull policy (默认只允许 "always").
allowed_pull_policies = ["always", "if-not-present"]
# ...

TIP

修改 config.toml 后, 无需重启服务, 配置会自动生效.
因为 runner 的守护进程会每 3 秒检测配置文件是否有改动.

网页配置

在 GitLab Runner 的网页配置中, 最重要的是 "标签".
在 CI/CD Job 执行时, 会根据 Job 所需的标签与 runner 的标签来做筛选.
只有 "满足 Job 所需的所有标签" 的 runner 才会被选中.

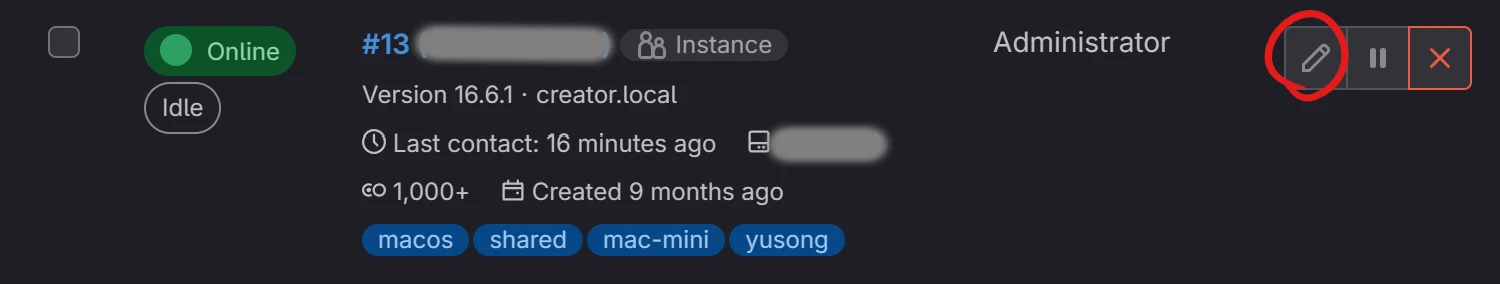

如下图所示, 修改 gitlab-runner 实例的标签.
标签设置思路: 操作系统, Executor 类型, 设备的名称.

Executor 类型

Shell

INFO

GitLab 所支持的 shell 类型主要包括 bash, sh, pwsh. 详见官方文档 Supported Shells.

多数情况下 不建议 直接在操作系统的 shell 中执行 CI/CD,
但当工具链无法运行在容器环境中时, 那就没得选了 (例如构建 iOS App).

TIP

如果在 Windows 系统中部署 gitlab-runner, 但又不想使用 PowerShell (为了兼容性).
此时可以考虑使用 Git Bash (安装 Git 就自动安装好了). 记得修改 config.toml 中的设置:

toml

# config.toml
[[runners]]
name = "shell executor"
executor = "shell"
shell = "pwsh"
shell = "bash"
# ...

Docker

建议优先考虑使用 Docker 作为 CI/CD 的运行环境.
因为考虑到:

构建与测试环境有更好的隔离性和一致性.
如果自动的流程出问题, 方便在本地测试.
默认会利用 docker 的缓存机制加快构建.

toml

# config.toml
[[runners]]
name = "docker executor"
executor = "docker"
# ...

TIP

同一个 pipeline 中, 可以通过 tags 来筛选 runner, 为任意 job 灵活地选取执行环境.
例如让部分 job 在 docker executor 中执行, 部分在 shell executor 中执行.

WARNING

系统自带的杀毒软件 (例如 Windows Security) 可能会影响性能.
解决方案请参考运维笔记 - 避免杀毒软件影响性能部分.

.gitlab-ci.yml

INFO

GitLab CI/CD Pipeline 由位于代码仓库根目录的 .gitlab-ci.yml 来描述.
这里只简单介绍, 更详细的内容写在 .gitlab-ci.yml 文档中.

重要概念

术语	含义
`Pipeline`	整个 CI/CD 的流程, 由一系列 `Job` 组成
`Job`	执行具体任务的单元, 组成 `Pipeline`
`Stage`	每个 `Job` 都处于某个 `Stage`
`Artifact`	会被自动上传 GitLab Server, 常用于保存编译结果
`Cache`	缓存在本地 (也可以选择上传), 常用于加速编译

属于同一个 Stage 的多个 Job 可以并行执行.
最大并行数量由 config.toml 中的 concurrent 字段决定.

如果某个 Stage 的所有的 Job 都成功执行, 那么 Pipeline 就会进入到下一个 Stage.
如果任意一个 Job 执行失败, 那么 Pipeline 则不会进入下一个 Stage, 而是就此结束.
例外情况是: 如果 Job 通过 needs 字段指定了依赖关系, 那么执行顺序将会忽略 stage.

简单示例

为了配置 CI/CD 过程中具体要做什么, 我们需要在代码仓库的根目录添加一个文件.
名称为 .gitlab-ci.yml, 需要确保文件名称完全正确, 并在其中添加以下内容:

shell executordocker executor

yaml

# 需要配合 executor 为 shell 的 runner 实例.
# shell 类型的 executor 将在操作系统中执行 script.

build-job:
  stage: build
  script:
      - echo "Hello, $GITLAB_USER_LOGIN!"

test-job:
  stage: test
  script:
      - echo "0 errors, 0 warnings."

deploy-prod:
  stage: deploy
  script:
      - echo "This job deploys something from the $CI_COMMIT_BRANCH branch."

yaml

# 需要配合 executor 为 docker 的 runner 实例.
# docker 类型的 executor 将在容器中执行 script.

build-job:
  stage: build
  image: alpine
  script:
      - echo "Hello, $GITLAB_USER_LOGIN!"

test-job:
  stage: test
  image: alpine
  script:
      - echo "0 errors, 0 warnings."

deploy-prod:
  stage: deploy
  image: alpine
  script:
      - echo "This job deploys something from the $CI_COMMIT_BRANCH branch."

对文件内容的说明:

整个 .gitlab-ci.yml 文件描述了整个 CI/CD 的流程, 也就是 Pipeline.
Job 就是具体的任务, 以上共有 3 个任务, 分别是 build-job, test-job, deploy-prod.
stage 是指阶段. 前一个阶段所有的任务通过后, 才会开始执行下一个阶段的任务.
在 test-job 中, 我们调用了 Unity 的命令行工具, 使其打印出 Unity 的版本.
image 用于指定执行 job 的容器镜像.
script 是需要具体执行的命令.
在 shell 类型的 executor 中直接在操作系统内执行;
在 docker 类型的 executor 中, 在容器中执行.

TIP

有时候 script 中需要执行的命令很多, 此时可以考虑:
把命令写在 shell 脚本中, 然后通过 sh ./my-scirpt.sh 来执行.

编辑技巧

由于在本地编辑时没有语法提示, 因此很有可能出错. 为此可以这么做:

在代码编辑器中编写时, 使用 yaml 语法检测插件 (例如在 VSCode 中添加 YAML).
选择直接在 GitLab 网页中编辑该文件 (并 commit). 因为在网页里编辑时有语法提示.
打开 GitLab 具体工程的页面, 左侧点击 CI/CD > Pipelines, 然后在页面的右上角点击 CI Lint 按钮, 可以打开一个专门用于检测 .gitlab-ci.yml 语法的页面.

触发方式

通常 CI/CD 管线会在 git push 时触发, 也会在 merge request 有新的 commit 时触发.

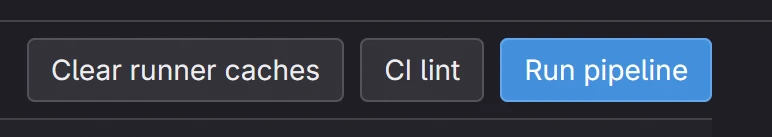

若希望手动触发, 则可以在代码仓库的 Build / Pipelines 页面的右上角点击 Run Pipeline.

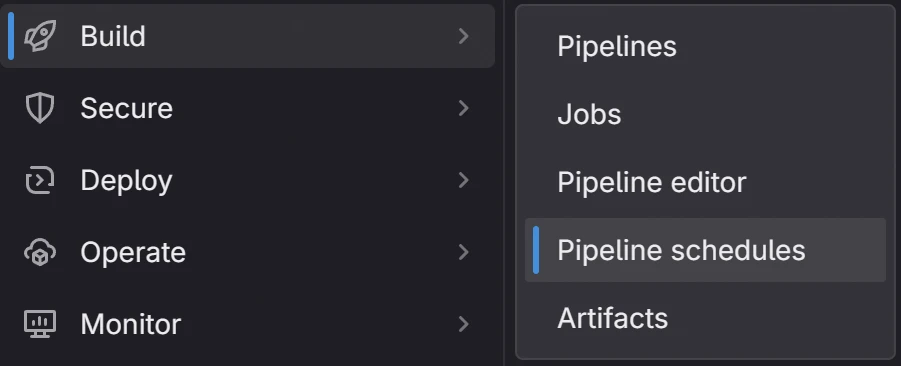

另外 Build / Pipeline Schedules 页面可以用于周期性触发 CI/CD 管线.
Schedule 在创建好之后, 也可以点击按钮手动执行, 可以立即检测是否存在配置问题.

TIP

如果想构建基础容器镜像 (添加了一些调试工具), 作为其他镜像的基础, 则适合周期性构建.
另外对于不频繁更新的项目, 周期性触发的管线可用于确保工具链的健康 (避免 "落灰").

环境变量

预定义

GitLab 为我们提供了预定义的环境变量, 这里列出一些常用的.
更多详见官方文档 Predefined CI/CD variables reference.

环境变量	举例
CI_COMMIT_SHA	"1f1686552bc15d60f37530adc4c65ff2e55689a5"
CI_COMMIT_SHORT_SHA	"1f168655"
CI_COMMIT_MESSAGE	"Awesome commit message"
CI_COMMIT_TIMESTAMP	"2023-12-15T22:27:53+08:00"
CI_COMMIT_AUTHOR	"yusong <xxx@gmail.com>"

TIP

直接使用 export 命令, 可以打印当前 shell 会话中所有的环境变量.
因此可以借助 export 命令, 在 CI/CD Job 中列出所有环境变量和它们的值.

自定义

可以借助预先配置好的 GitLab CI/CD Variables, 并在 CI/CD Job 中作为环境变量使用.
Variables 可以在单个代码仓库中配置, 也可以通过 Admin 共享配置.
共享配置的菜单路径为: Admin Area / Settings / CI/CD / Variables.

敏感数据

有些时候我们需要在 CI/CD 中使用敏感数据 (例如密码), 此时肯定不能明文记录在代码仓库里.
但即使自定义 Variable 也可能会泄露 (例如 CI/CD Job 的日志), 此时应该这么做:

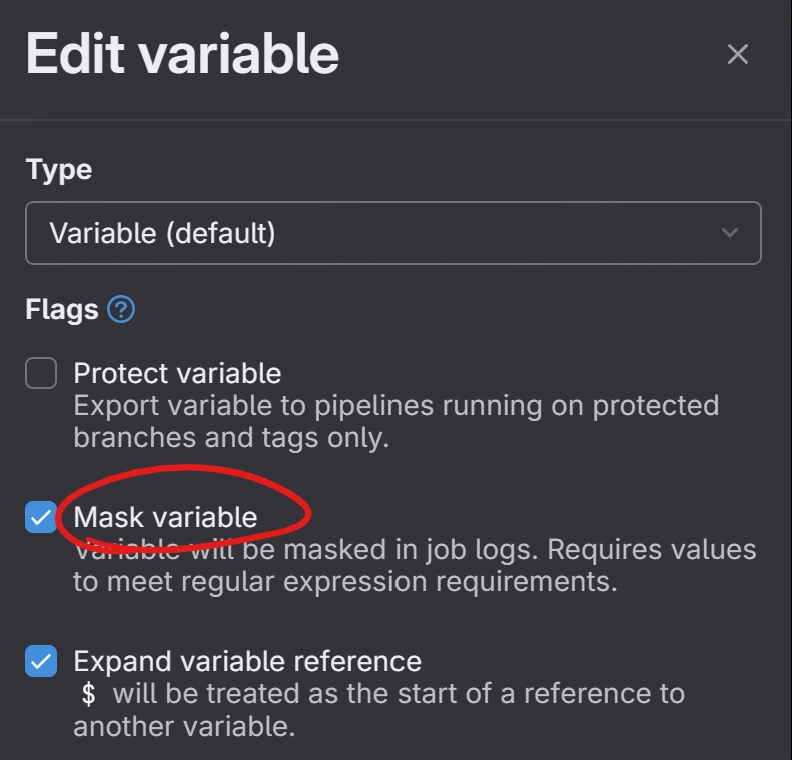

在编辑 Variable 时, 勾选 Mask variable 选项.

FAQ

macOS 路径权限

macOS 中的程序访问敏感路径时需要用户手动授权.
当 gitlab-runner 尝试访问某个敏感路径时, 会触发系统弹窗, 此时应点击 Allow 按钮.

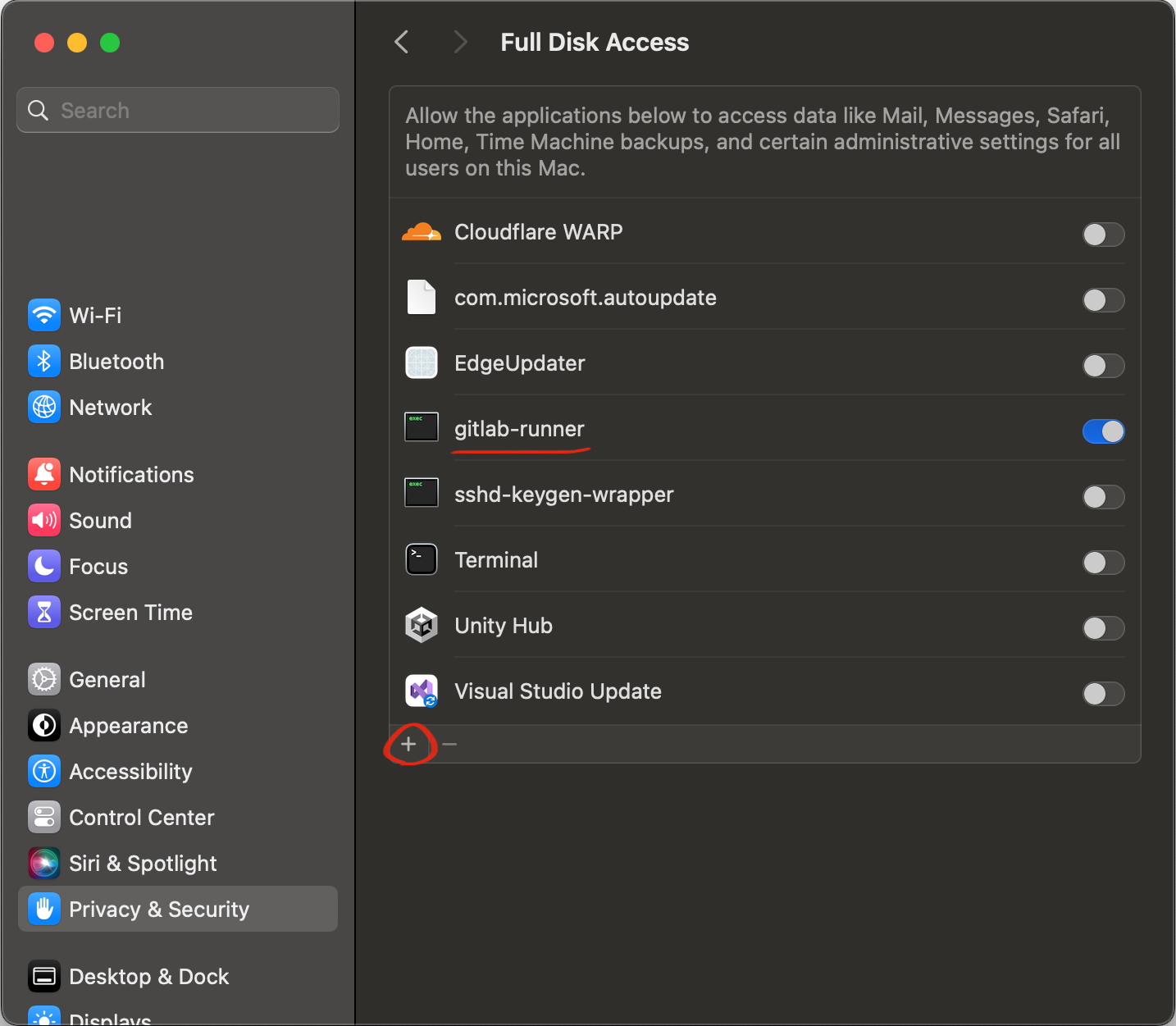

单独授权各个路径会比较麻烦, 可以考虑一次性授权所有路径.
如果 gitlab-runner 更新, 则需要重新授权.

可执行文件路径藏得比较深, 可能不好找, 为此可以使用以下命令:

# 会输出 gitlab-runner 的 symlink 路径
which gitlab-runner
# 复制 symlink 路径, 使用 realpath 找到真正的路径
realpath [symlink-path]

WARNING

授权所有路径的访问权限比较危险.
即使 gitlab-runner 值得信任, 也可能因为开发者不恰当编写 .gitlab-ci.yml 而引发可怕的后果.

Docker-in-Docker

参考 Use Docker to build Docker images - GitLab Docs.

gitlab-runner 的配置文件 config.toml 需要做如下修改:

toml

# ...
[runners.docker]
# 必须要将 privileged 设置为 true.
privileged = true
# "/certs/client" 应该被添加进 volumes.
volumes = ["/certs/client", "/cache"]
# ...

对应的 .gitlab-ci.yml 文件举例:

yaml

variables:
  # Specify to Docker where to create the certificates.
  # Docker creates them automatically on boot, and creates
  # `/certs/client` to share between the service and job
  # container, thanks to volume mount from config.toml.
  DOCKER_TLS_CERTDIR: "/certs"

build:
  stage: build
  image: docker
  # services 也可以考虑写在全局的 default 字段中.
  services:
    # dind 标签代表 docker-in-docker.
    - docker:dind
  before_script:
    # 如果向构建多平台镜像, 则需要执行以下两行命令
    - docker context create builder
    - docker buildx create builder
      --use --driver docker-container
      --name multiarch
  script:
    - docker build -t --quiet
      my-docker-image .
      --builder multiarch
      --platform linux/amd64,linux/arm64
